板框滤油机的作用和道理
板框滤油机重要用于电厂、电站、工矿企业的
板框滤油机的作用
板框滤油机重要用于电厂、电站、工矿企业的变电所(室)光滑 油库、拖沓机站、石油、化工、冶金、国防工业等单元过滤变压器油、透 平油、真空液压油、极压齿轮油、机械油及其它光滑油中的水份和杂质， 是真空净油机、透平油过滤机用于前置初过滤的梦想设备。 因受齿轮结构及装置结构的限度，对高粘度的油液不合用；对汽油、 火油等无滑性的油类，可凭据用户必要选用特殊资料用配用特种电机。当 油液粘度较大时，应先将油加热（如选取我厂出产的 DJL 系列加热装置）， 以降低油液粘度而便于过滤。如油液太脏，可先选取沉淀的步骤，将大量 的杂质除去后再用本滤油机进行过滤。
板框滤油机的道理

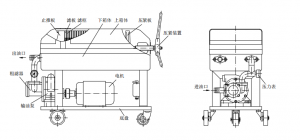

板框滤油机由过滤床，输油泵和粗滤器等部门组成的可移动装置。
过滤床是一种陆续操作的，在压力作用下向侧面过滤的过滤器组压入 脏油，它是由成套的挨次交替分列的滤板和滤框以及蕴含有手动螺旋压紧 装置、压紧板的机构组成。滤板和滤框的侧面佑装耳子”支持于机架的托 板上，滤板和滤框间衬有作为过滤介质的滤纸或滤布，借压紧装置的压力， 将滤板和滤框压紧在固定的止推板和滤框之间的滤纸或滤布，起过滤作用。 在滤板和滤框相应地位上设有两个通液孔，当压紧后组成为两条齐全的通 路，耳子呈三角形的一壁导入脏油，经过滤室过滤后，从另一壁相应通路 （在耳子呈扇形的一壁）引出干净的油。
过滤时脏油经输入通路分配到各个滤框内，通过滤纸后进入滤板的通 液孔，干净的油汇集于输出通路内，排出机表。而脏物留在滤纸表表上， 脏油中的少量水份被滤纸中的毛细管吸收，当滤纸表表的滤渣逐步增厚及 滤纸中的水份含量增多，过滤阻力增长，当增长到肯定水平（通常为 0.2~0.35Mpa）应终场过滤，更换或洗濯滤纸，再持续使用。
齿轮泵与电动机用弹性橡胶垫联接，为预防压力过高造成机械变乱， 在油泵的下部设有安全阀（产品出厂时已调节到划定的最高压力 150%PN）。 凭据用户必要可将安全阀设定在较低的数值上，但通常不允许调节到超过 划定的最高压力值。
齿轮泵和电动机装在过滤床的下面，油泵输出的液体通过排送管、止 推板输送到过滤部门。 齿轮泵的齿轮由滚动轴承支承，它是靠油泵自身输送的油液来光滑的。
粗滤器装置在油泵的吸入端，它的作用是预防大颗粒杂质进入油泵，粉碎油泵。当拧掉粗滤器盖上的螺栓，取下粗滤器盖时，就可直接将过滤 网取出洗濯。当粗滤器内若是布满脏物时，不只使滤油能力迅快降落，还 有可能将过滤网败坏，因而，应时时把稳洗濯粗过滤网。 当箱内有存油时，可将回油阀打开，吸走存油，预防存油溢出机表。
